Датчик движения.

Иногда необходимо автоматическое включение осветительного прибора (светильников, лампочек) при наличии людей, животных, автомашин, в помещении или на контролируемой территории. Например, для освещения "по мере надобности": уличной дорожки, входной двери, "глухого" коридора, холла, террасы и т.п., ночью или при плохом освещении. Пример такого решения приведён на данной странице.

Краткое описание.

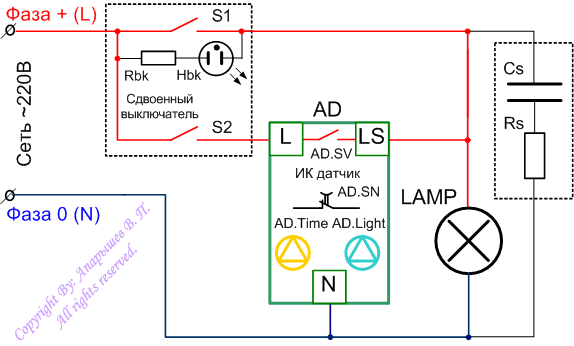

Осветительный прибор (LAMP), может включаться выключателем S1, а в режиме ограниченного освещения и наличии движения (при включенном выключателе S2) инфракрасным датчиком движения (перемещения) - AD. Проще говоря, выключателем S2 включается "ночной режим управления". При положении выключателей (S1 и S2) показанных на рисунке осветительный прибор (LAMP) постоянно находится в выключенном состоянии.

Основным элементом управления осветительного прибора (LAMP) является интегрированный инфракрасный датчик движения (перемещения) - AD. При наличии движения каких либо предметов датчик срабатывает замыкая внутри контакты (AD.SV) между выводами L и LS. Чтобы контакты (AD.SV) не размыкались сразу при отсутствии движения, применяется "задержка отключения" 10 сек. ... 10 мин., регулируют переменным резистором - AD.Time. Естественно при повторном срабатывании (в период "задержки отключения") время "отключения" увеличивается на "задержку отключения". При установке датчика "на улице", регулировку срабатывания при движении и уменьшении уличной освещённости  настраивают переменным резистором - AD.Light. Для определения "уличной освещённости" применяется специальный датчик света, как правило на основе фотодиода или фоторезистора. Для выполнения необходимых регулировок при установке и настройки,  контрольных и профилактических работ используют, как правило, кнопку управления - AD.SN.

При установке интегрированного инфракрасного датчика движения (перемещения) в помещении, как правило необходимость регулировки освещённости (AD.Light) и контрольной настройки (AD.SN), не требуется. Следовательно используется упрощённый датчик, только с регулировкой времени выключения (AD.Time). В достаточно дешёвых датчиках применяется фиксированное (предустановленное) время отключения, обычно 3...5 мин.

При необходимости включения осветительного прибора (LAMP) для постоянного свечения используется выключатель - S1. Для исключения срабатывания датчика, днём в помещениях с естественным освещением (окнами), например террасах, выключатель - S2. Как правило выключатели S1 и S2 конструктивно объедены в сдвоенный двух кнопочный выключатель в одном корпусе.

При использовании на улице датчика с регулировкой освещённости (AD.Light), выключатель S2 не устанавливают. В этом случае инфракрасный датчик движения напрямую подключается к Фазе + (L).

В настоящее время рядом фирм (в основном китайских) выпускаются осветительные приборы с встроенными датчиками движения, см. например тут. А для особого применения с встроенными аккумуляторами, позволяющими обеспечить освещение при отключении электросети!

Для полноты понимания рисунка смотри: Определение: "Фаза плюс", "Фаза ноль" и "Земля".

Ù

Ù

Энергосберегающие люминесцентные лампы.

При использовании компактных энергосберегающих люминесцентных ламп и сдвоенного двух кнопочного выключателя с подсветкой схема приобретает следующий вид:

Выключатель с подсветкой выполнены с использованием миниатюрной неоновой лампы Hbk и шунтирующем резисторе Rbk (как правило 200 кОм). По ряду соображений, неоновая лампа (Hbk) подключается к выключателю   S1. При появлении паразитного импульсного свечения энергосберегающей люминесцентной лампы рекомендуется их шунтировать последовательно включёнными резистором (из стандартного ряда "Номиналов радиодеталей ±20%": 470 ±20% Ом 0,2 Вт) и конденсатором (0,22 ±20% мкФ 380 В). Или подбирать номиналы резистора и конденсатора эмпирически в пределах 470 Ом ... 3 кОм и 0,01 ... 0,22 мкФ соответственно. Подробнее см. страницу: Энергосберегающая лампа  и выключатель с подсветкой.

При использовании компактных энергосберегающих люминесцентных ламп с эквивалентной мощностью 75 Вт (15 Вт электропотребления) и современных датчиков коммутации от 600 Вт до 1,2 кВт, реальное количество одновременно коммутируемых ламп составляет 40...80 шт., что более чем достаточно, для освещения контролируемой зоны инфракрасного датчика 80...200 м².

Ù

Ù

При наличии охраняемых помещений и территорий целесообразно совмещать датчик движения (перемещения) с осветительными приборами и системой видео наблюдения. Автор остановится на этом более подробно впоследствии.

To be continue...
